หลังจากผ่านกระบวนการชุบแข็งแล้วจะสามารถรับกำลังความแข็งและความต้านทานการสึกหรอสูงสุดของโลหะผสมสแตนเลสทุกชนิด เมื่อเปรียบเทียบกับเกรดออสเทนนิติกแล้ว 440C มีความต้านทานการกัดกร่อนปานกลางเทียบได้กับ 304 แผ่นเหล็กสแตนเลสเกรดนี้สามารถชุบแข็งผ่านการอบชุบด้วยความร้อนได้ดีกว่า

ความต้านทานสูงสุดสามารถทำได้ผ่านการชุบแข็งและขัดเงาและคุณสมบัติของเหล็ก 440C ทำให้เหมาะสำหรับใบมีดและเครื่องมือตัดเช่นใบมีดผ่าตัด เกรดนี้ครั้งเดียวแข็งขอบคมและต่อต้านการกัดกร่อนและสามารถขัดให้เสร็จใกล้กระจก ความเหนียวและความสามารถในการต้านทานการสึกหรอทำให้สแตนเลส 440C เป็นทางเลือกที่ดีสำหรับเครื่องมือเช่นสิ่วและลูกปืน

ข้อได้เปรียบ

(1) คุณภาพชั้นนำระดับโลก

(2) บริสุทธิ์สูงเป็นพิเศษ (ตัวอย่างเช่นออกซิเจนต่ำกว่า 8ppm)

กระบวนการหลอมความบริสุทธิ์สูงพิเศษ VIM + IG-ESR + VAR

(3) ความแข็งแรงสูงพิเศษ (ตัวอย่างเช่นความแข็งแรงของผลผลิตที่มากกว่า 1,400MPa)

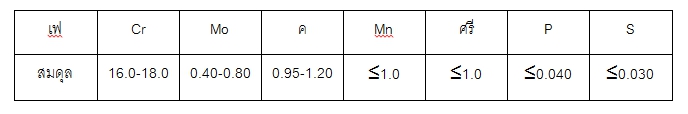

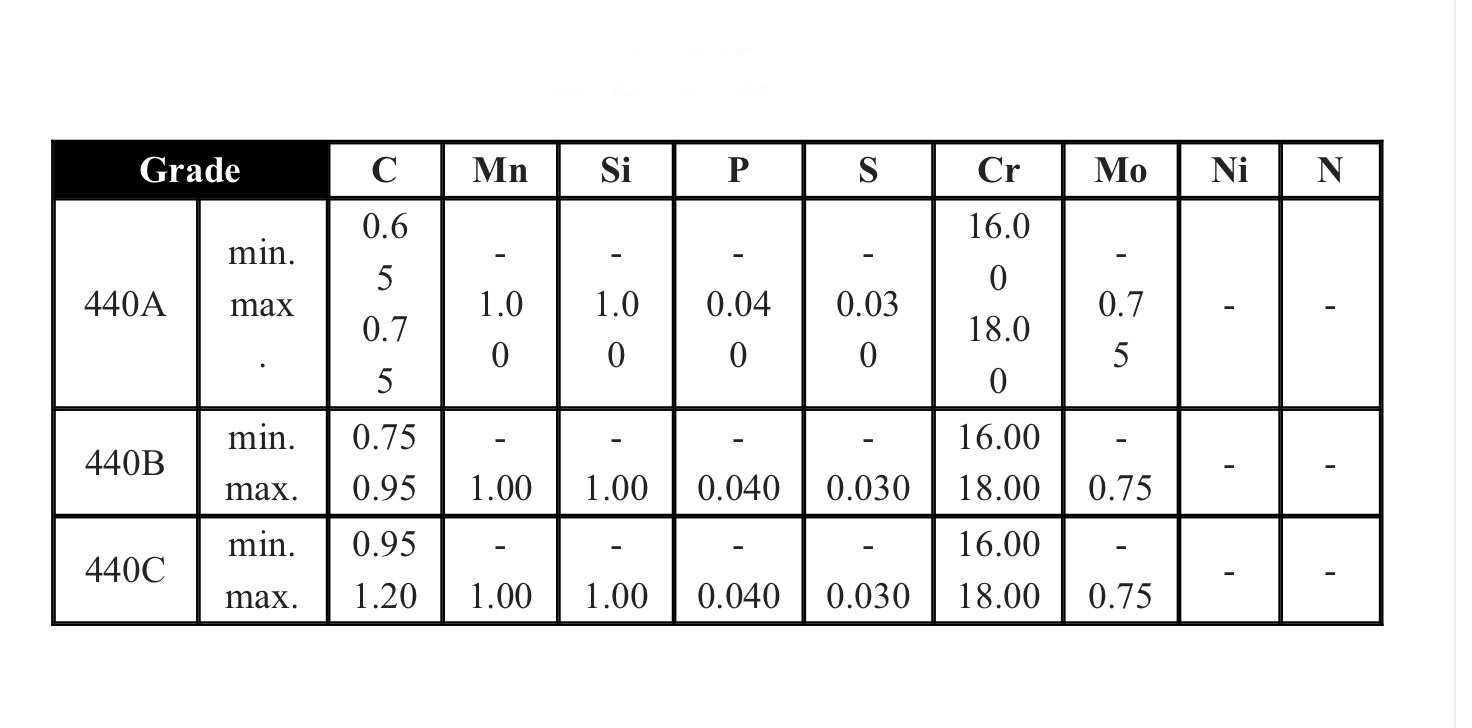

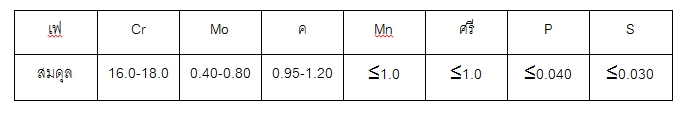

คุณสมบัติทางกายภาพ

ความหนาแน่น: 7.62 g / cm 3 (0.275lb / in 3 )

หมายถึงความร้อนจำเพาะ 32 ถึง 212 ° F: 0.11 Btu / lb / ° F

ค่าสัมประสิทธิ์เฉลี่ยของการขยายตัวทางความร้อน 32 ถึง 212 ° F: 5.60 x 10 -6 in / in / ° F

การนำความร้อน: 212 ° F, 168.0 BTU-in / ชม / ft² / ° F

โมดูลัสของความยืดหยุ่น 29.0 x 10 3 ksi

ความต้านทานไฟฟ้า 70 ° F: 361.0 ohm-cir-mil / ft

ความ ต้านทานการกัดกร่อน 8 C

สแตนเลส 440C สามารถต้านทานการกัดกร่อนในสภาพแวดล้อมภายในประเทศและสภาพแวดล้อมทางอุตสาหกรรมที่ไม่รุนแรงรวมถึงผลิตภัณฑ์ปิโตรเลียมและวัสดุอินทรีย์

เกรดนี้ใช้ในสภาพชุบแข็งและมีอุณหภูมิ ความต้านทานการกัดกร่อนที่เหมาะสมนั้นเกิดจากการชุบแข็งตั้งแต่2000ºF (1093ºC) เพื่อให้มั่นใจได้ถึงการแก้ปัญหาคาร์ไบด์ที่ดีขึ้น

อย่างไรก็ตามควรใช้ความระมัดระวังเพื่อลดเวลาที่2000ºF (1093ºC) เพื่อหลีกเลี่ยงการทำให้เมล็ดหยาบเกินไป สำหรับความต้านทานการกัดกร่อนที่ดีที่สุดอุณหภูมิการอบควรต่ำกว่าประมาณ800ºF (427ºC)

เพื่อความต้านทานการกัดกร่อนที่เหมาะสมพื้นผิวต้องปราศจากสเกลน้ำมันหล่อลื่นอนุภาคแปลกปลอมและสารเคลือบผิวที่ใช้สำหรับการวาดและมุ่งหน้า หลังจากประกอบชิ้นส่วนแล้วควรพิจารณาการทำความสะอาดและ / หรือการเคลือบฟิล์ม

คุณสมบัติทางกล

คุณสมบัติทางกลอุณหภูมิห้องทั่วไป

แข็ง 1900 ° F (1038 ° C) ดับน้ำมันอารมณ์ 600 ° F (316 ° C)
